Inbrengtechnieken voor stalen damwanden: Trillen, heien en drukken
Bij het plaatsen van stalen damwanden zijn er verschillende inbrengtechnieken beschikbaar, afgestemd op de grondsoort, omgeving en projectvereisten. In Nederland wordt vooral trillen toegepast, maar ook heien en drukken zijn gangbare methoden, elk met hun eigen voordelen en toepassingsgebieden.

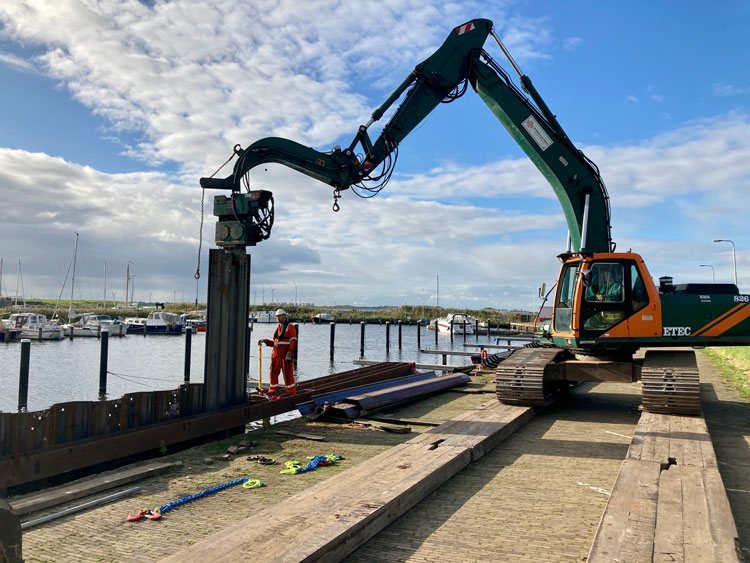

Damwanden vibrerend aanbrengen (trillen) is de meest toegepaste methode voor het inbrengen en verwijderen van stalen damwanden in Nederland.
Hoe werkt het:
Bij het trillend inbrengen (“vibratory driving”) wordt een trilblok boven op de damwandplanken bevestigd. Het trilblok genereert een verticale sinusvormige trilling door twee excentrieke massa’s die tegengesteld ronddraaien — ze heffen de horizontale krachten op en versterken de verticale. Die trilfrequentie (typisch 15–50 Hz) wordt overgebracht op de damwand, waardoor de gronddeeltjes rondom de planken tijdelijk hun onderlinge wrijving verliezen. Dit fenomeen heet liquefactie van de grondstructuur: de grond gedraagt zich tijdelijk meer als een vloeistof dan als een vaste massa. Het eigengewicht van damwand + trilblok is dan genoeg om de planken naar beneden te “laten zakken” zonder zware slagtechniek.
Hoe je het proces het beste beschrijft:
Het trilblok wordt via een hydraulische klem stevig op de kop van de damwandplanken bevestigd. Twee excentrieke massa’s in het blok draaien tegengesteld aan elkaar, zodat horizontale krachten wegvallen en alleen een krachtige verticale sinusbeweging overblijft. Die trilling plant zich door de damwand naar de grond voort. Direct rondom de planken raken de gronddeeltjes tijdelijk los van elkaar — de onderlinge wrijving valt weg — waardoor de damwand onder haar eigen gewicht (plus dat van het trilblok) in de grond zakt.
De belangrijkste parameters om te noemen zijn de frequentie (15–50 Hz, afhankelijk van grondsoort en toestel), de amplitude (5–15 mm vrije slag) en het statisch moment van de excentrieke massa’s. In cohesieve gronden (klei) werkt dit minder goed dan in zandige of grindachtige gronden, omdat klei de liquefactie tegenwerkt.
Voordelen van trillen zijn:

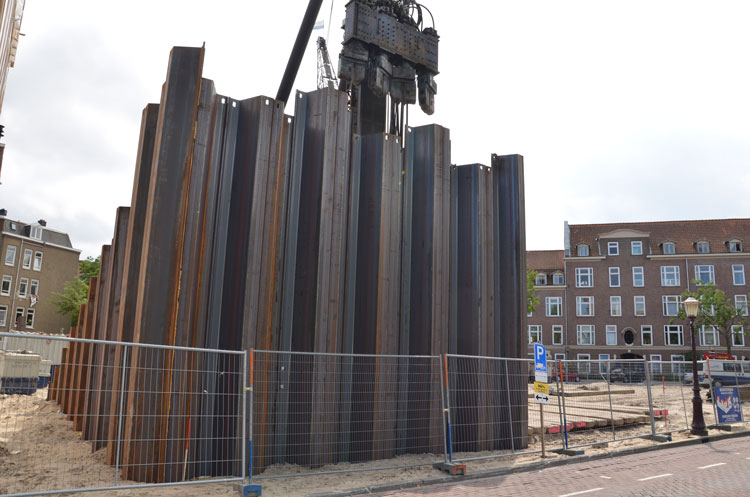

Heien wordt nauwelijks nog toegepast in Nederland.
Het heiend aanbrengen van stalen damwanden werkt fundamenteel anders dan trillen: in plaats van wrijving te verminderen, wordt de wand met slagkracht de grond in gedreven. Hier zijn de belangrijkste methoden:
Slaghei (drop hammer / hydraulische hei)
Een heistelling laat een zwaar blok (de “hamer”) van hoogte vallen op de bovenkant van de damwand. Elke slag drijft de wand een stukje dieper. Hydraulische heien werken sneller en stiller dan vrij-val hamers, maar het principe is hetzelfde: energie per slag × aantal slagen = penetratie.
Hydraulische indrukking (stille hei)
Bij dit systeem wordt de wand niet geslagen maar met hydraulische cilinders de grond in gedrukt. Reactiekracht wordt geleverd door al ingebrachte wanden of verzwaringen. Vrijwel geen trillingen of geluid — ideaal nabij bestaande bebouwing of funderingen.
Wanneer heien in plaats van trillen?
Heien wordt gekozen als de grond te cohesief is (stugge klei, veen, keileem) voor liquefactie, of als de eindweerstand zo hoog is dat alleen slagkracht de wand op einddiepte krijgt. In de praktijk wordt soms eerst getrild tot de grond te vast wordt, en daarna overgeschakeld op heien.
Slaghei werkt door een zware hamer (500–15.000 kg) herhaaldelijk op de damwand te laten vallen of hydraulisch omlaag te slaan. Elke slag verstuurt een drukgolf door het staal naar de punt, die de grond verdringt of verstoort. De energie per slag is hoog, wat de methode geschikt maakt voor stugge cohesieve gronden als klei, keileem en veen — maar ook voor situaties waarbij een bepaalde eindweerstand (“set”) aangetoond moet worden. Het nadeel is forse trillingen én geluid, waarvoor de SBR-richtlijn grenzen stelt.

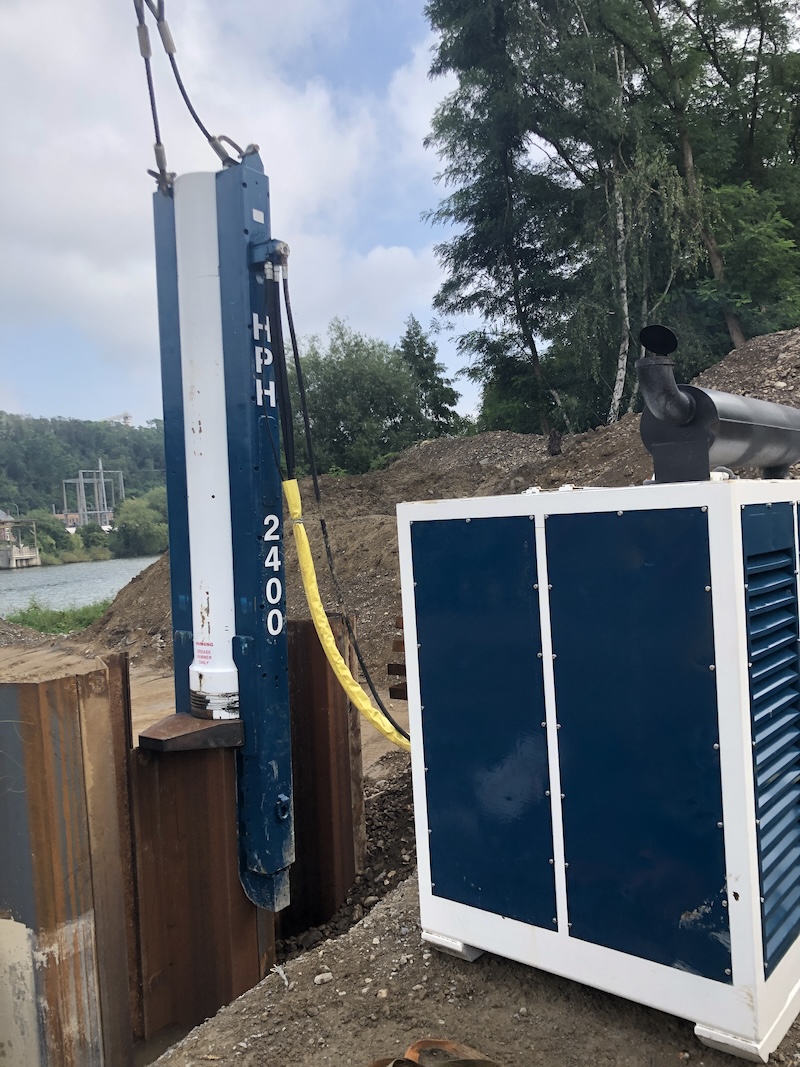

(afbeelding laten zien van heistelling met Heihamer)
Gangbare heiblokken:
Heien veroorzaakt echter relatief veel trillingen en geluidshinder, waardoor het in stedelijke of gevoelige omgevingen vaak minder geschikt is.
Het statisch aanbrengen van stalen damwanden (Drukken) is
een steeds vaker toegepaste inbrengtechniek, vooral in stedelijke gebieden of nabij gevoelige belendingen. Hierbij worden de damwanden statisch ingedrukt of
getrokken met hydraulische cilinders, zonder noemenswaardige trillingen of geluidshinder.

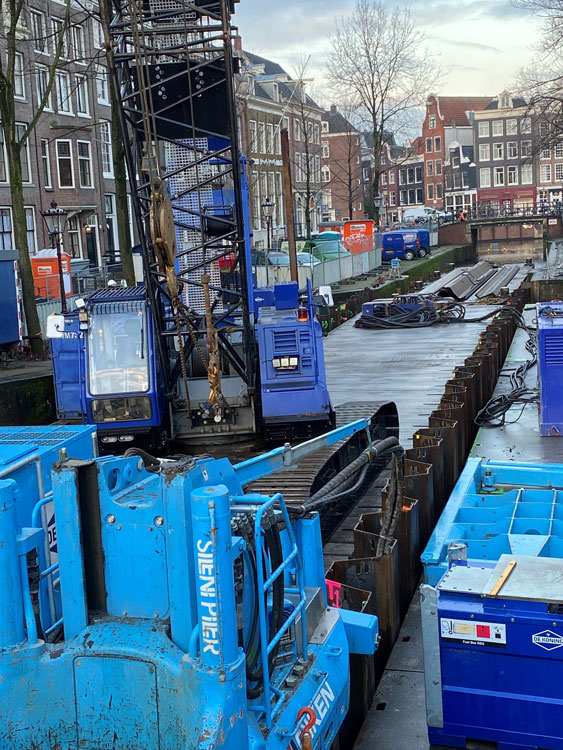

Het principe van de Silent piler:
reactiekracht als anker
De kern van het systeem is briljant eenvoudig. De machine klempt zich vast op 4 tot 6 al ingebrachte damwandplanken en gebruikt het gewicht en de wrijvingsweerstand van díe wanden als reactiefundering. Alle hydraulische drukkracht — typisch 500 tot 1500 kN — gaat daarmee rechtstreeks naar beneden, de nieuwe wand in. Er is geen impuls, geen trilling, geen geluid.
Hoe de machine zich voortbeweegt
De silent piler rijdt als een rups over de al geplaatste
wanden. Nadat een plank op diepte is gebracht, laat de machine de klemmen los, schuift één plankspoorbreedte op, grijpt opnieuw vast op de volgende set wanden, en herhaalt het proces. De machine is volledig zelfdragend — er is geen kraan nodig om hem te verplaatsen.
Quattro piler — de zwaardere variant
De quattro piler werkt op hetzelfde principe maar heeft vier hydraulische cilinders die gelijktijdig werken in plaats van één. Dit verdubbelt tot verviervoudigt de indrukcapaciteit (tot 4000 kN of meer), waardoor ook zwaardere profielen en diepere inbrenging in stugge klei of dicht zand haalbaar zijn. De quattro piler heeft ook een groter rijframe en klemt op meer wanden tegelijk voor de hogere reactiekracht.
Wanneer is dit de juiste keuze?
Statisch drukken is de methode bij uitstek wanneer
bebouwing, funderingen, trillingsgevoelige installaties of mensen in de directe omgeving aanwezig zijn — denk aan binnenstedelijke projecten, ziekenhuizen,
rijksmonumenten of spoorinfrastructuur. Het nadeel is dat de methode een aanloopzone nodig heeft (de eerste wanden worden met een startblok of kleine kraan geplaatst) en dat het inbrengen in zeer stugge lagen grenzen kent.
